400kVA箱式变压器 小区配电箱变 预装式变电站成套
产品概述

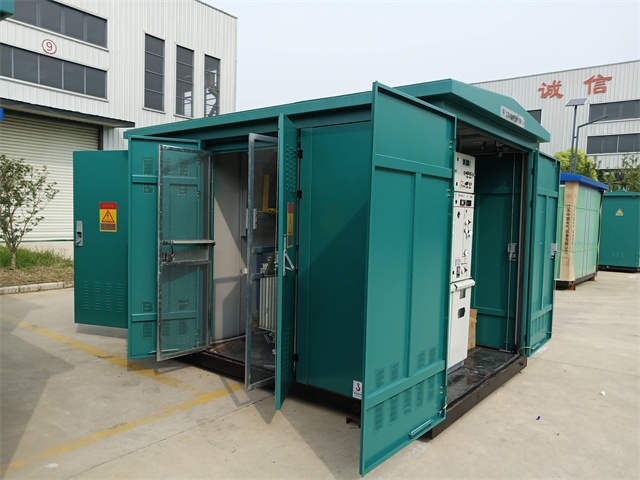

400kVA箱式变压器（又称小区配电箱变、预装式变电站成套）是一种将高压开关设备、配电变压器、低压配电装置等有机组合于一体的紧凑型成套配电设备。该产品适用于额定电压10kV/0.4kV的配电系统，特别针对城市住宅小区、商业综合体、工业园区、市政设施等场景设计，具有结构紧凑、占地面积小、安装便捷、防护等级高、运行安全可靠等特点。400kVA容量等级可满足中小型社区、建筑群或公用设施的日常用电需求，是当前配电网建设中广泛采用的标准化设备。
产品结构组成
预装式变电站成套设备通常由高压单元、变压器单元、低压单元三大核心部分构成，各单元之间通过母线或电缆连接，整体封装在金属箱体内。具体组成如下：
高压单元：包含高压进线柜、出线柜、负荷开关-熔断器组合电器、真空断路器、避雷器、高压互感器、带电指示器等。可根据用户需求配置环网供电或终端供电方式，实现过载、短路、接地保护。
变压器单元：核心为400kVA油浸式或干式配电变压器。山东油浸式变压器采用S11或S13型节能变压器，山东干式变压器采用SCB13型环氧浇注变压器，满足GB 20052能效等级要求。变压器室设有温控系统、泄压装置及油池（油浸式），确保运行安全。
低压单元：包含低压进线柜、出线柜、无功补偿柜、计量柜等。出线回路数可根据小区负荷分布灵活配置，通常为4~8回路，每回路配置塑壳断路器、剩余电流保护装置，并可选配智能仪表、通信模块实现远程监控。
箱体结构：采用优质冷轧钢板或复合板制作，表面喷塑处理，具备防雨、防尘、防锈、防盗性能。箱体分为“目”字形或“品”字形布局，内部设有照明、通风、加热除湿装置，防护等级可达IP33D及以上。
主要技术参数
| 项目 | 参数 |
|---|---|
| 额定容量 | 400 kVA |
| 高压额定电压 | 10 kV（可定制6kV、20kV、35kV等级） |
| 低压额定电压 | 0.4 kV / 0.23 kV |
| 高压侧更高工作电压 | 12 kV |
| 额定频率 | 50 Hz（60Hz可定制） |
| 高压分接范围 | ±2×2.5%（或按用户指定） |
| 连接组别 | Dyn11（常规）或Yyn0（可选） |
| 阻抗电压 | 4%（油浸式）或6%（干式，按标准） |
| 工频耐压 | 高压对地42 kV/1min；低压对地2.5 kV/1min |
| 雷电冲击耐压 | 高压75 kV（峰值） |
| 低压主开关额定电流 | 630 A（可根据出线回路调整） |
| 短路耐受电流 | 高压：20 kA/2s；低压：30 kA/1s |
| 噪声水平 | 油浸式≤55 dB(A)；干式≤65 dB(A) |
| 箱体防护等级 | IP33D（标准型），可定制IP34D或更高 |
| 使用寿命 | ≥20年（按标准维护条件） |
产品特点
高度集成化：将高压、变压器、低压设备集成为一个整体，出厂前完成全部调试，现场只需基础安装和电缆连接，大幅缩短施工周期。
安全可靠：各功能室之间采用金属隔板完全隔离，具备独立的泄压通道和防火门；变压器室门设联锁装置，高压带电时无法打开；低压侧配置剩余电流保护和浪涌保护器，有效防止人身电击和电气火灾。
节能环保：采用非晶合金或S13型低损耗变压器，空载损耗比传统S9型降低30%以上；山东干式变压器具备无油、无污染、阻燃自熄特性，适用于对环境要求高的场所。
适应性强：箱体底座采用槽钢框架，可适应不同地质条件；根据环境可选装凝露控制、自动通风、加热装置，在高温、高湿、盐雾等恶劣环境下均能稳定运行。
美化外观：箱体外壳颜色和造型可按小区环境定制，与周边建筑协调，亦可加装仿真绿植或艺术图案，满足城市美观要求。
智能运维：可选配智能测控终端，实时采集电压、电流、功率、温度、门禁状态等数据，通过RS485或光纤接入后台系统，实现远程抄表、故障告警和无人值守。
适用场景
400kVA箱式变压器是小区配电的核心设备，具体用于以下典型场景：
住宅小区：为多层或高层住宅的公共照明、电梯、水泵、消防设施及户内用电提供电源，通常采用环形供电方式，保障居民生活用电连续性。
商业建筑：适用于小型购物中心、写字楼、酒店等场所，为照明、空调、电梯及商铺供电，其低噪音特性适合安装在建筑附近。
工业园区：作为厂区或标准厂房的配电终端，满足动力设备、生产线用电需求，可根据负荷情况调整出线回路。
市政公用设施：用于道路照明、交通信号灯、污水处理站、泵站、公园绿地等公共设施的供电。
临时用电：施工工地、临时活动场所、应急救灾现场等需要快速通电的场合，箱变可整体吊装迁移，重复利用率高。
新能源配套：作为分布式光伏或储能系统的升压/配电单元，实现并网或离网供电。
执行标准与认证
产品设计和制造严格执行及行业标准，确保电气性能和机械强度满足规范要求。主要依据标准如下：
GB/T 17467-2010《高压/低压预装式变电站》
GB 3804-2004《3.6kV~40.5kV高压交流负荷开关》
GB 1094.1-2013《电力变压器 第1部分：总则》
GB/T 6451-2015《油浸式电力变压器技术参数和要求》
GB/T 10228-2015《山东干式电力变压器技术参数和要求》
GB 50054-2011《低压配电设计规范》
DL/T 537-2018《高压/低压预装箱式变电站选用导则》
每台产品出厂前均通过完整的型式试验和例行试验，包括绝缘试验、温升试验、机械操作试验、防护等级试验等，并可提供权威检测机构出具的检验报告。
安装与使用条件
| 项目 | 要求 |
|---|---|
| 海拔高度 | 不超过1000m（高于1000m需降容或定制） |
| 环境温度 | 更高气温+40℃，更低气温-25℃（户外型） |
| 相对湿度 | 日平均值≤95%，月平均值≤90%（25℃时） |
| 安装场所 | 无火灾、爆炸危险、无剧烈震动、无腐蚀性气体场所 |
| 基础要求 | 水平地面，混凝土基础高度≥300mm，并设置电缆沟或电缆井 |
安装时需注意箱变四周应留有足够的操作维护通道，高压侧进线电缆距地面高度、低压出线电缆走向均需符合设计要求。投运前应检查各部件紧固情况，测量绝缘电阻，并进行空载合闸试验。
订货须知
用户采购400kVA箱式变压器时，需提供以下信息以便定制：
额定容量、高压侧电压等级及分接范围、低压侧电压等级
变压器类型（油浸式/干式）及能效等级要求
高压方案：环网供电或终端供电，进线方式（架空/电缆）
低压出线回路数、每回路容量、是否配置无功补偿及计量方式
箱体外壳材质、颜色、防护等级及附加功能（如电动操作、智能监控）
使用环境特殊要求（如海拔、盐雾、高湿度等）
售后服务与维护
正规厂家通常提供产品质保期（一般12~24个月），并支持终身维护。日常维护建议每半年进行一次：检查箱体密封、紧固螺栓、清除灰尘；检测变压器油位或干式绕组温度；操作高压负荷开关及低压断路器，检查动作是否灵活；定期进行预防性试验，包括绝缘电阻测试、耐压试验及保护装置校验。如出现异常发热、异响、保护动作等情况，应及时联系专业检修人员处理。
综上所述，400kVA箱式变压器作为预装式变电站成套设备，凭借其紧凑的结构、可靠的性能、灵活的配置，成为小区配电和各类中小型用电场景的理想选择。在选购时，应结合具体负荷特性、环境条件和运维需求，选择有资质、业绩丰富的专业生产厂家，确保产品长期稳定运行。
